1.简介

       SoC子组件（IP）通常来自内部和外部的各种来源，因此设计人员必须确保RTL可测试。 如果RTL存在可测试性问题，则无法达到测试覆盖率目标，并且需要修改RTL，这意味着需要进行多次综合，验证和自动测试模式生成（ATPG）。

       在这里，我们将讨论确保适当的可测试性的基本设计实践。

2.时钟控制

       为了使ATPG工具生成码型，触发器的时钟和复位必须完全可控。 也就是说，该工具可以在需要时触发时钟-一定不能被其他无法控制的信号选通。

2.1时钟由组合逻辑控制

       如果时钟由组合逻辑门控制，则应使用移位/测试模式信号添加倍率，以确保正确的移位和捕获时钟传播。

Figure 1: SHIFT_MODE = 1 during shift

2.2内部生成的时钟

       对于所有内部产生的时钟，应提供旁路。 如果需要此时钟，例如我们需要PLL时钟进行全速测试，则应在其上添加时钟控制逻辑。

Figure 2: Bypassing all internally generated clock

       一个示例是时序逻辑生成的时钟：

       这里的时钟是由触发器的输出生成的，因为生成的时钟不能由ATPG工具直接控制，所以我们需要添加时钟控制逻辑。

Figure 3: Bypass for clock generate from a flop

2.3测试时钟选择

        必须确保测试时钟频率始终大于或等于功能时钟频率，这样我们才不会最终对逻辑进行欠测试。

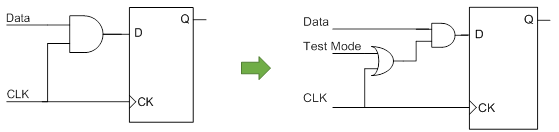

2.4使用时钟作为数据

        当时钟在设计中用作数据时，必须始终确保我们使用测试模式信号来控制此数据路径（即时钟到数据锥）。 否则，可能会导致产生不正确的模拟结果的竞争条件。

Figure 4: Eliminating race condition

3.无时钟闩锁

        静态时序分析（STA）团队仅在已计时的那些顺序元素上关闭时序。 如果锁存器的启用/时钟来自触发器的输出，则STA团队不会检查它的时序，这可能会导致错误的数据锁存。 它将在仿真或硅片上被捕获。 如果锁存器的启用是有效时钟（门控或非门控），则可以防止这种情况。

Figure 5: Un-clocked latch

        零延迟（ATPG /空闲）：

        ATPG工具在生成模式时可在零延迟类型仿真模型上运行。 数据是在时钟沿之前进行采样的，因此从工具的角度来看，在这种情况下，生成码型期间的输出始终很高。

Figure 6(a): Zero Delay

        时钟偏斜的数据（模拟）：

        在仿真中，由于数据和时钟之间的设计偏差，我们可能会遇到两种情况：数据过早或过晚，在这两种情况下，我们都会开始出现故障。

Figure 6(b): Data Early

Figure 6(c): Data Delayed

4.重置控制

         如前所述，触发器的时钟和复位必须是完全可控的。 为此，将一个多路复用器放置在复位路径中，如下所示。 多路复用器的第一个输入是功能重置，如前所述。 第二个输入是DFT（测试）控制的RESET，DFT使用选择线（测试模式）切换到测试模式下的控制复位。

Figure 7: Reset control using mux

4.1复位路径中的开关逻辑级联

         选择信号（复位优先）没有由时序团队计时，因此该信号中的任何随机偏斜都不得影响任何触发器的状态。 如果如图所示将两个或多个这样的开关逻辑级联，则可能导致触发器的RESET引脚出现故障，从而破坏其状态。

Figure 8(a): Cascaded reset control logic

        零延迟（ATPG）：

        由于ATPG中的零延迟，选择线M1和M2将同时切换，因此复位RST始终为高。

Figure 8(b): Zero Delay ATPG

        M1和M2之间的延迟（模拟）

        由于互连延迟，M2比M1过渡得晚，导致复位时的毛刺使触发器复位。

Figure 8(c): Real simulation Scenario

       为了解决该问题，在复位路径中仅应使用单个多路复用器。

4.2用于控制复位的开关逻辑的综合

         如上所述，在触发器复位之前增加了一个多路复用器。 在合成过程中，该多路复用器可以转换为复数门（AOI – AND OR INVERT），如图9（a）所示。

Figure 9(a): Synthesized mux

        这种情况可能导致触发器复位时出现故障，从而导致输出错误。

Figure 9(b): A failing scenario

        为了防止出现毛刺，应在RTL中使用编译指示保留该多路复用器，以便将逻辑综合为无毛刺的多路复用器，而不是将任何随机AOI组合用作多路复用器。

5.组合逻辑输入的共同来源

         组合逻辑（例如2输入与门或2输入或门）的两个输入均由相同源驱动且一个反相，无论驱动节点的状态如何，组合逻辑都将保持相同的恒定输出值，但是输出 当驱动节点更改状态时，将可能包含故障。

Figure 10: Two input AND gate with common input sources

6.组合环

        当组合逻辑的输出反馈到其输入之一时，就会形成一个组合环路。 ATPG工具在假设组合元素为零延迟的情况下模拟设计，这可能会导致一个或多个输入组合的输出不确定。

Figure 11: Combinational Loops

        如上所示，输入组合（A，B，C）=（1、0、0）将在电路中产生振荡。为了防止这种情况，该工具会中断循环并将其建模为反馈路径中的TIEX块，这会导致覆盖范围损失。因此，应避免此类循环。

7.模拟量块

         使用ATPG工具时，在测试过程中所有模拟模块都需要特殊处理。许多模拟模块都可以嵌入数字逻辑，我们应该确保所有这些逻辑都是可测试的。模拟量模块接口的数字量输入/输出需要完全可控和可观察。同时，模拟输入/输出应进行包装或设置为安全状态。根据测试用例，可能要求将模块的模拟部分保持在低功耗状态（掉电或休眠），以及使其模拟输出处于高阻抗状态或驱动恒定值，因此需要特别注意在这种情况下，请通过安全地说明该块进行护理。

8.电压和温度触发器屏蔽

         SOC内置有电压和温度检测电路，以防中断或超出规定范围而产生中断。在测试过程中，需要禁用或屏蔽这些信号，因为有多种测试，例如超低压（VLV）测试，高压应力测试等，如果不屏蔽这些中断信号，它们将开始显示失败。

Figure 12: Analog Wrapper

9.结论

        使我们的设计对DFT友好非常重要。 上面的简单实践可以节省很多设计时间，精力和麻烦。 因此，建议设计人员确保遵循上述所有设计实践。
